SPGT WDXT WCMX 沉头钻

商品明细

BSP

产品型号：BSP

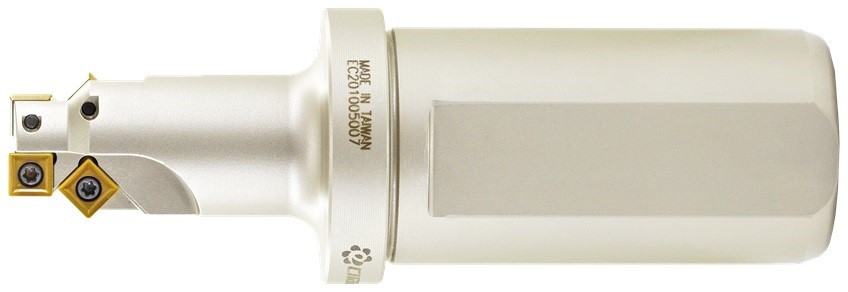

沉头钻 BSP

产品型录PDF档案下载

询价

商品详细介绍Product Introduction
切削叁数Cutting terms & condtions

形状	商品型号	尺寸					涂层硬质合金
		刀尖半径 RE	切削刃长度 L	内接圆 I.C	刀片厚度 S	螺钉孔径 D1	P	P	P	P	P	P	M	K	K	K	K
		刀尖半径 RE	切削刃长度 L	内接圆 I.C	刀片厚度 S	螺钉孔径 D1	ECM100	ECM200	BE4875	BEP706	BEJ750	BEJ757	BEJ758	ECK100	BCK200	ECK300	BEG607
GO Medium	SPMT050204-GO	0.4	5	5	2.38	2.2
	SPMT060204-GO	0.4	6	6	2.38	2.6
	SPMT07T308-GO	0.8	7.94	7.94	3.97	2.8
	SPMT090408-GO	0.8	9.8	9.8	4.3	4.2
	SPMT110408-GO	0.8	11.5	11.5	4.76	4.4
	SPMT140512-GO	1.2	14.3	14.3	5.2	5.75

形状	商品型号	尺寸					涂层硬质合金
		刀尖半径 RE	切削刃长度 L	内接圆 I.C	刀片厚度 S	螺钉孔径 D1	P	P	P	P	P	P	M	K	K	K	K
		刀尖半径 RE	切削刃长度 L	内接圆 I.C	刀片厚度 S	螺钉孔径 D1	ECM100	ECM200	BE4875	BEP706	BEJ750	BEJ757	BEJ758	ECK100	BCK200	ECK300	BEG607
RO 中切削	SPGT050204-RO	0.4	5	5	2.38	2.2
	SPGT060204-RO	0.4	6	6	2.38	2.6
	SPGT07T308-RO	0.8	7.94	7.94	3.97	2.8
	SPGT090408-RO	0.8	9.8	9.8	4.3	4.2
	SPGT110408-RO	0.8	11.5	11.5	4.76	4.4
	SPGT140512-RO	1.2	14.3	14.3	5.2	5.75

BSP

产品型号	在库	寸法(mm)						刀片	配件
产品型号	在库	切削直径DC	最大切削直径 DCX	柄部直径 DCON	阶梯直径长度 SDL	标准全长OAL	刀柄长度LS	刀片	螺丝	板手
BSP06-C32-M6		11	13	32	7.5	110	60	SP口口0602	CS22	T-7
BSP06-C32-M8		14	16	32	8.6	110	60	SP口口0602	CS22	T-7
BSP06-C32-M10		17.5	19.5	32	10.8	110	60	SP口口0602	CS22	T-7
BSP06-C32-M12		20	22	32	13	110	60	SP口口0602	CS22	T-7
BSP11-C32-M14		23	27	32	15.2	110	60	SP口口1104	CS40	T-15
BSP11-C32-M16		26	30	32	17.5	110	60	SP口口1104	CS40	T-15
BSP11-C32-M18		29	33	32	19.5	110	60	SP口口1104	CS40	T-15
BSP11-C32-M20		32	36	32	21.5	110	60	SP口口1104	CS40	T-15
BSP11-C32-M22		35	39	32	23.5	110	60	SP口口1104	CS40	T-15
BSP11-C32-M24		39	43	32	25.5	110	60	SP口口1104	CS40	T-15

标准沉头孔规格

螺纹规格d	切削直径DC	最大切削直径 DCX	螺丝头直径D	阶梯直径长度 SDL	螺丝头高度H	倒角 CX
M6	11	13	10	7.5	6	1
M8	14	16	13	8.6	8	1
M10	17.5	19.5	16	10.8	10	1
M12	20	22	18	13	12	1
M14	23	27	21	15.2	14	2
M16	26	30	24	17.5	16	2
M18	29	33	27	19.5	18	2
M20	32	36	30	21.5	20	2
M22	35	39	33	23.5	22	2
M24	39	43	36	25.5	24	2

*因为技术上的需求，本公司保留变动的权利.
*产品以实物为主.
